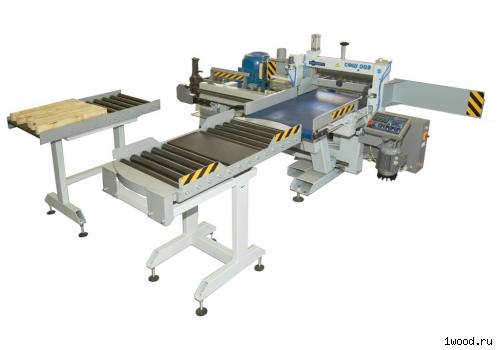

Шипорезный станок автомат. СФШ 009Р
Описание
Шипорезный станок (СФШ) предназначен для фрезерования шипа на торцах бруса и нанесения клея под последующее торцевое сращивание. Высокая степень автоматизации шипорезного станка СФШ. Может входить в состав автоматической линии сращивания ЛБСА 001 или ЛСБ 005 или поставляться отдельно (модель СФШ 009Р).
Шипорезный станок СФШ выполняет 3 операции в автоматическом цикле:
- подрезка торца;
- фрезерование минишипа;
- нанесение клея.
Каретка шипорезного станка оснащена транспортёром для автоматического выравнивания пакета заготовок. Клеенанесение впрыскного типа позволяет дозированно и экономично наносить клей. Ширина пакета заготовок до 600 мм. Возможно фрезеровать как открытый, так и закрытый шип.Шипорезный станок СФШ рекомендуется для среднего объёма производства широкого ассортимента продукции: от элементов деревянных дверей, погонажных изделий, мебельного щита до оконного и стенового бруса, конструкционной балки.
Основные достоинства и особенности шипорезного станка СФШ:
- Высокая производительность – до 2,5 циклов в минуту.
- Автоматически выполняются следующие операции: торцовка пакета заготовок, фрезерование минишипа на торцах бруса, автоматическое смещение шпинделя на половину шага, нанесения клея под последующее торцевое сращивание.
- Устройство равномерного клеенанесения впрыскного типа позволяет дозированно и экономно наносить клей.
- Каретка станка снабжена ленточным транспортером, предназначенным для реверсивной подачи заготовок в зону верхнего и бокового прижимов, что сокращает влияние человеческого фактора на производительность станка до минимума.
- Увеличенная ширина стола каретки – возможность обработать за 1 цикл пакет заготовок шириной до 600 мм.
- Возможно фрезеровать как открытый, так и закрытый шип.
- Каретка перемещается с помощью цепной передачи от мотор-редуктора.
- В зависимости от используемого инструмента и породы древесины скорости подачи заготовок на фрезерную головку плавно регулируется с помощью частотного преобразователя.
- Подрезная пила с дробилкой, позволяет выравнивать торцы заготовок с достаточно большим отклонением от прямого угла.
- Контрпрофиль предохраняет крайнюю заготовку от скола при выходе фрезы.
- Исключен проход заготовок через инструмент при обратном ходе каретки, что повышает срок службы инструмента.
- Станок снабжён счётчиком циклов – для оценки промежутка времени между заточками режущего инструмента.
- Простота в управлении и эксплуатации, отсутствие на пульте управления "лишних" кнопок.
- Предусмотрен ряд блокировок работы станка, в частности, при недостаточном давлении в пневмосети.
- Надёжные комплектующие европейского качества: пневматика фирмы «Camozzi» (Италия), мотор-редукторы фирмы «Bonfiglioli» (Италия). частотные преобразователи (Германия).
- Предусмотрена возможность последующей интеграции в автоматические линии ЛСБ 005, ЛБСА 001-200.
В базовую комплектацию данного оборудования входят:
- Стол поворотный СП 02.
- Станок фрезерования шипа автоматический СФШ 009.
- Бачок для клея с системой клеенанесения впрыскного типа.
- Транспортёр роликовый приёмный ТР 001.
- Подрезная пила с дробилкой.
Технические характеристики - Шипорезный станок автомат. СФШ 009Р
| Основные параметры | Значения |
|---|---|
| Производительность в минуту, "пакет" | до 2,5 |
| Длина заготовки, мм | 200...1000 |
| Ширина заготовки, мм | 20...200 |
| Ширина пакета заготовок, мм | 530...600 |
| Характеристики торцовочной пилы (пила в комплекте) | D=250, d=80, Z=60 |
| Мощность привода торцовочной пилы, кВт | 5,5 |
| Скорость вращения шпинделя пилы, об/мин | 4000 |
| Параметры фрезы установочные, мм | D=160(170), d=50 |
| Мощность привода фрезы, кВт | 18,5 |
| Скорость вращения шпинделя фрезы, об/мин | 6000 |
