Линия по производству стен из массивной древесины (технология МНМ)

0 c

Описание

Для производства стен из массивной древесины (Massiv-Holz-Mauer®) были разработаны специальные установки с ЧПУ. Производственный процесс делится на 3 этапа: фрезерование пазов на отдельных досках, производство отдельных стеновых панелей и  предварительная пробная подгонка, т.е. конечная обработка стеновой панели до абсолютно выверенного, готового для монтажа элемента.

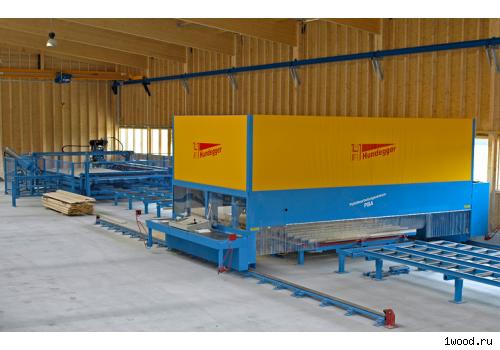

Линия по производству стен из массивной древесины (Massiv-Holz-Mauer®) соответственно состоит из трех установок: автомата для фрезерования паза и фальца, установки Wandmaster для изготовления стен  и портального обрабатывающего центра PBA.

Стена из массивной древесины (Massiv-Holz-Mauer®) является высококачественным и в то же время недорогим строительным материалом, который отвечает требованиям по экологии, экономичности, разумной стоимости, эстетики и статическим параметрам.

Особая конструкция стен из массивной древесины обеспечивает превосходную звукоизоляцию даже при относительно маленькой толщине стены. Таким образом, возможно создание энергосберегающего дома.

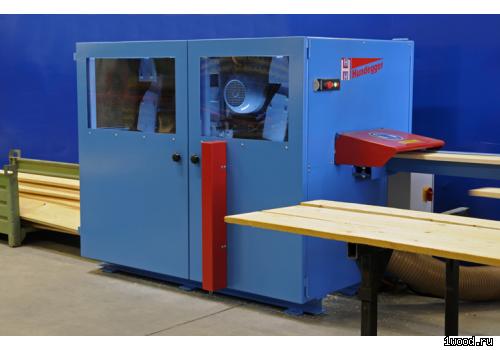

Автомат для фрезерования паза и фальца

На автомате для фрезерования паза и фальца формируются пазы, которые позднее в готовой стене способствуют образованию постоянной воздушной прослойки, что повышает уровень звукоизоляции по сравнению с цельной древесиной.

В дополнение фрезеруется специальный фальц, который обеспечивает точность посадки и высокую прочность.

Загруженные в установку боковые  доски толщиной  24 мм и шириной от 14 до 26 см обрабатываются несколькими инстрментами. Две строгальные головы, оснащенные поворотными ножами,  формируют фальцы с двух сторон. Один пильно-фрезерный шпиндель фрезерует пазы для создания воздушной подушки. Один регулируемый горизонтальный строгальный шпиндель  выравнивает  толщину досок. Станок может обслуживать один оператор.

Пазы служат для формирования воздушной подушки.

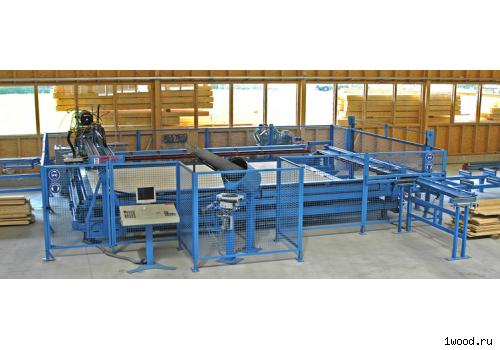

Установка для изготовления стен Wandmaster  в призводственной линии MHM

 При помощи установки Wandmaster с ЧПУ отдельные доски перекрестным образом прессуются в стеновой элемент размером от 2 x 2 м до 3,25 x 6 м и толщиной от 7 до 36 см и послойно срепляются специально разработанными алюминиевыми гвоздями.

Станок автоматически распознает ширину доски. Доски аккуратно и точно укладываются перекрестным образом и надежно скрепляются алюминиевыми гвоздями, что обеспечивает оптимальную прочность.

Установка Wandmaster оснащена автоматическим устройством сортировки гвоздей, т.е. алюминиевые гвозди подаются в  высокопроизводительный механизм забивания гвоздей россыпью. Преимущество данной недавно разработанной системы состоит в том, что больше не требуется догрузка гвоздей в установку для их забивания.

Доски прочно соединяются друг с другом послойно создавая единую стену из массивной древесины. После достижения желаемой толщины стенового элемента рабочий стол опускается при помощи гидравлического механизма, так что весь стеновой элемент остается на роликах и, может, быть подан на портальный обрабатывающий центр с ЧПУ. Размеры стенового элемента могут варьироваться от 2 x 2 м до 3,25 x 6 м и толщиной до 36 см.

Т.к. при ручной загрузке досок возникает небольшая задержка по времени, обусловленная размером стенового элемента и скоростью подачи гвоздей, оператор при помощи данной технологии будет в состоянии подготовить большое количество досок. Благодаря этому можно еще раз проверить качество отдельных досок и  у оператора появляется время для других видов работ. Благодаря автоматическому механизму подачи на него не ложится физическая нагрузка.

Благодаря программному обеспечению на экран выводятся данные по стеновому элементу и расположению гвоздей. Посредством компьютерного управления отдельные доски устанавливаются в стеновой элемент в правильном положении.
