Сушильная камера «КСД-А»

0 c

Описание

Камеры с аэродинамическим нагревом, созданы специально для сушки древесины любых пород по всем категориям качества, что зависит от условий к качественным характеристикам готового продукта.

Объем единовременной загрузки сушильных камер от 6 до 25м³. КСД-А выделяются надежностью в использовании, легкостью конструкции, а также, как следствие, низкой ценой. Число ключевых узлов в камерах - минимально; электродвигатель с вентилятором, пусковое, а также контролирующее оборудование.

Устройство

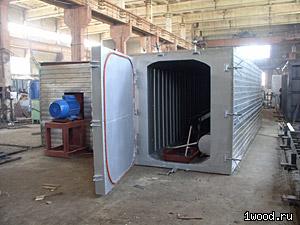

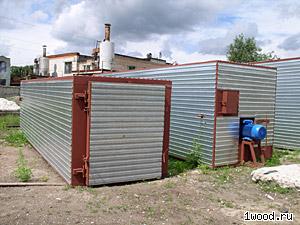

Корпус камер КСД-А выполнен в виде несущего стального каркаса сварной конструкции. Наружная обшивка камеры выполнена из гофрированной оцинкованной стали. Внутренняя обшивка камеры выполнена из стального листа. Между наружной и внутренней обшивками заложена негорючая теплоизоляция (плиты минераловатные).

На задней стене камеры расположен центробежный вентилятор, состоящий из электродвигателя, закрепленного на подставке снаружи камеры, и вентиляторного колеса, установленного на валу электродвигателя.

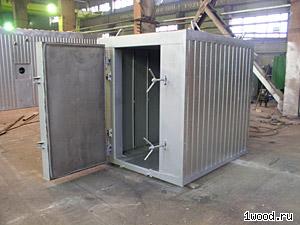

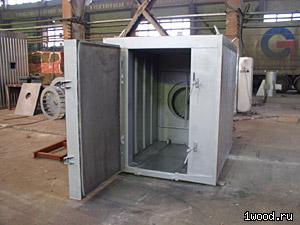

На передней стене расположена теплоизолированная дверь, через которую осуществляется загрузка и разгрузка пиломатериалов. Дверь оборудована винтовыми запорами, обеспечивающими герметичность и удобство при закрытии.

Перемещение трековых тележек, на которые укладывается штабель, производится по рельсовым путям: внешнему и внутреннему. Внешний рельсовый путь состоит из стационарного и съемного участков. Съемный участок внешнего рельсового пути служит для соединения стационарного участка с рельсами внутри камеры и снимается в момент закрытия или открытия двери. Внутри камеры вдоль боковой стены установлен боковой экран, представляющий собой металлическое ограждение с щелями различной величины.

Пространство между камерой и боковым экраном образует нагнетательный канал, по которому происходит направленное движение воздуха, разогретого о лопатки вращающего вентилятора, и его равномерная подача на штабель через щели экрана. Всасывающая зона центробежного вентилятора отделена от сушильной зоны торцевым экраном с жалюзи, расположенными напротив всасывающего отверстия вентиляторного колеса.

Принцип работы

Принцип работы основан на аэродинамическом нагреве сушильного агента и заключается в том, что колесо центробежного вентилятора, получая вращение от электродвигателя, создает организованный замкнутый поток воздуха и наибольшая часть энергии, затраченная на его вращение, эквивалентно преобразуется в теплоту. Воздушный поток проникает в штабель в поперечном направлении, а затем движется в продольном направлении к всасывающему отверстию вентилятора. Охлажденный и насыщенный влагой воздух нагревается в зоне вентиляторного колеса и вновь подается в нагнетательный канал.

Мощность, затраченная на вращение колеса, прямо пропорциональна плотности воздуха, перемещаемого в камере. В начале процесса сушки влажный и не полностью прогретый воздух в камере имеет высокую плотность, поэтому нагрузка на электродвигатель достаточно велика, что видно по показаниям амперметра.

При повышении температуры плотность воздуха уменьшается, также уменьшается мощность, необходимая для привода колеса. Токовая нагрузка электродвигателя вентилятора регулируется положением пластин жалюзи.

Всасывание наружного воздуха производится через отверстие, в которое вставлен вал электродвигателя. Выброс влажного воздуха осуществляется через патрубок, расположенный на задней стене камеры и сообщающийся с полостью нагнетания вентилятора. Патрубок оборудован регулируемой заслонкой.

Наружный воздух смешивается с воздушным потоком, поступающим от вентилятора, проходит сквозь штабель, нагревается в зоне вентиляторного колеса и процесс повторяется.

Температура воздуха в камере регулируется путем изменения проходного сечения всасывающего отверстия, что достигается поворотом пластин жалюзи с помощью рычага управления.

Влажность воздуха регулируется положением заслонки на патрубке выброса влажного воздуха.

КСД-А комплектуются различными системами управления техническим процессом сушки пиломатериала, как полуавтоматическими (ПУ), так и автоматическими системами (АСУ) с возможностью управления всеми исполнительными механизмами сушильных камер.
