Описание

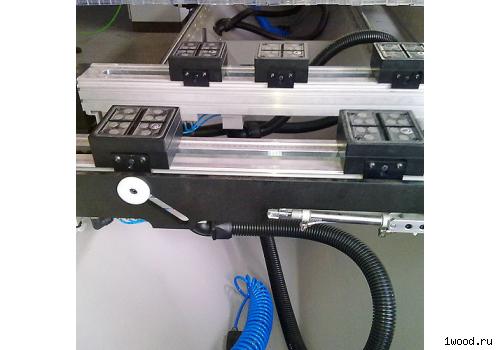

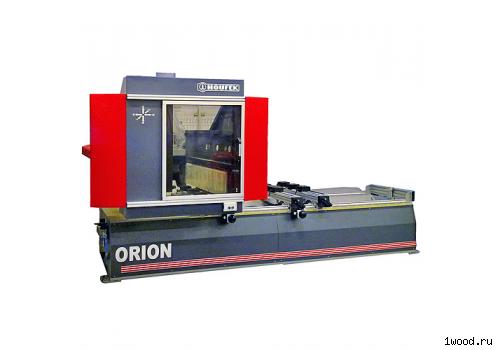

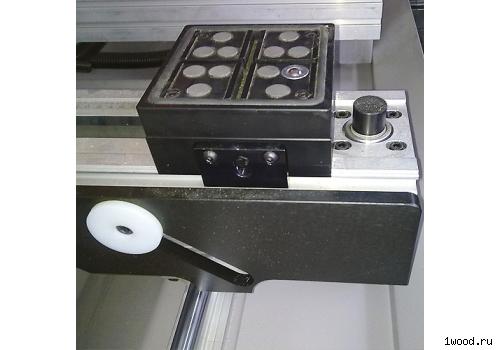

Трехосевой обрабатывающий центр с ЧПУ ORION выполняет следующие операции: фрезерование, сверление, пазование и пиление. Трехкоординатный центр выполняет комплексные работы по заданной программе. Заготовка фиксируется на рабочем столе (текстолитовый или пневмобалки) вауумными присосками, а блок инструментов перемещается в двух координатах по горизонтали (X, Y) и по вертикали (Z). Трех осей вполне достаточно для большинства задач в производстве мебели для ванных комнат, мебельных фасадов, кухонных фасадов, межкомнатных и входных дверей, евроокон, столешниц, простых лестниц, работа с пластиком и т.д.

ПРЕИМУЩЕСТВА:

• Чешский трехосевой обрабатывающий центр ORION имеет возможность монтажа четвертой оси. Это принципиально важно, например, при производстве дверей.
• Очень массивная и тяжелая конструкция (вес станка 3650 кг) позволяет использовать его при значительных нагрузках. Центр ORION значительно тяжелее своих одноклассников.
• Возможные комплектации столом с классическими балками или текстолитовым столом без изменения стоимости. В этом отношении ORION уникален.
• Самые распространенные габаритные размеры обрабатываемых деталей деревообрабатывающего центра ORION позволяют выполнять все возможные задачи.

КОПЛЕКТАЦИЯ:

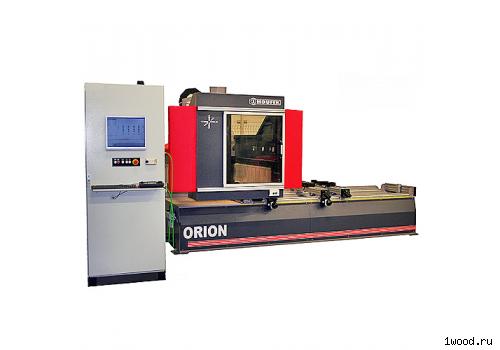

• Трехосевой обрабатывающий центр ORION с отдельно стоящим шкафом управления.
• Все сервисные и защитные ограждения рабочей зоны
• Компьютерное управление и программное обеспечение- Дистанционный пульт управления
• Защитные ограждения рабочей зоны и коврики безопасности

РЕКОМЕНДАЦИИ:

Поскольку трехосевой ORION обрабатывающий центр справляется почти со всеми задачами в деревообрабатывающих производствах, то и советовать его можно буквально всем производителям корпусной мебели (мебель для ванных комнат, кухонные фасады из МДФ, мебельные фасады, столешницы), производителям дверей (межкомнатные с сотовым наполнителем и филенчатые двери, входные двери), изготовителям лестниц (простые и винтовые лестницы). Обрабатывающий центр вряд ли увеличит производительность, его задача в другом: сделать обработку точной, обеспечить абсолютную повторяемость, уйти от позиционной многооперационной обработки и перебазирования заготовки, исключить человеческий фактор.

Технические характеристики - Трехосевой обрабатывающий центр с ЧПУ ORION

Основные параметры	Значения
Максимальная длина заготовки по оси Х, мм	2800
Максимальная ширина заготовки по оси Y, мм	1100
Максимальная толщина заготовки по оси Z, мм	150
Общая установленная мощность, кВт	13
Мощность главного электрошпинделя (S6), кВт	8
Емкость магазина с инструментом, шт	7
Скорость перемещения по оси X и Y, м/мин	70
Скорость перемещения по оси Z, м/мин	35
Скорость вращения главного электрошпинделя, об/мин	24000
Система фиксации инструмента	ISO 30
Производительность вакуумного насоса, куб/час	250
Графический интерфейс программирования	CAM NC Hops
Мощность привода сверлильной группы, кВт	1.7
Скорость вращения шпинделей сверлильной группы, об/мин	4000

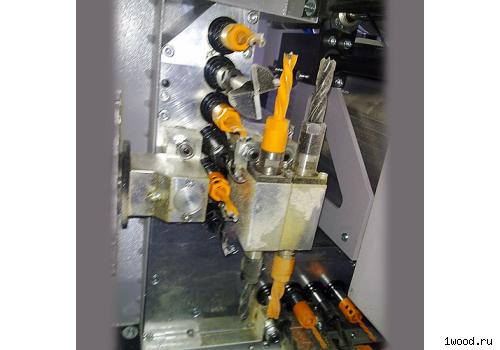

Сверлильный блок вертикальный	(X+Y) 6 + 4
Сверлильный блок горизонтальный	(X+Y) 2 + 1
Вертикальный ход шпинделей сверлильной группы, мм	70
Диаметр хвостовика сверл, мм	10
Мощность привода пазовой пилы, кВт	1.7
Диаметр пазовой пилы, мм	120
Максимальный диаметр фрезерного инструмента, мм	150
Максимальная масса фрезерного инструмента, кг	5
Габаритные размеры (без ограждений), мм	4000 х 2300 х 2400
Габаритные размеры (с ограждениями), мм	5500 х 3000 х 2400
Масса станка, кг	3650
