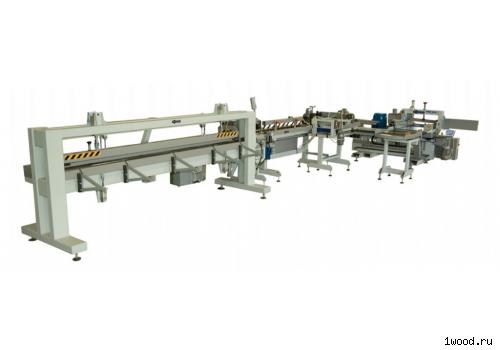

Автоматическая линия сращивания бруса ЛСБ 005-3200
Описание
Обновленные опции и возможности линии сращивания ЛСБ 005:
- возможность увеличения скорости подачи до 30 метров в минуту;
- возможность поставки линии с различными мощностями движков в зависимости от потребностей клиента в целях экономии электроэнергии;
- при эксплуатации линии с двумя шипорезами необходимо использовать транспортер-накопитель и автоматический поворотный стол с целью избежание "человеческого фактора" и ,как следствие, увеличения производительности на 15%. При этом, модификация не повлекла за собой удорожение линии!
Предназначена для сращивания ламели определенной конечной длины.
Выпускается в трёх стандартных модификациях, в зависимости от максимальной длины сращиваемой ламели.
Рабочий цикл осуществляется полностью автоматически.
Снабжена двухканальным прессом: в одном канале осуществляется набор заготовок, в то время как в другом - прессование.
Может комплектоваться одним фрезерным станком или двумя.
Клеенанесение впрыскного типа позволяет дозированно и экономно наносить клей.
Существует ряд опций дополнительной автоматизации.
Рекомендуется для среднего и крупного объёма производства широкого ассортимента продукции: от элементов деревянных дверей, погонажных изделий, мебельного щита до оконного и стенового бруса до 6 м.
Основные достоинства и особенности:
- Повышенная производительность - до 4 циклов на двухканальном прессе(!), соответствующая требованиям современных деревообрабатывающих производств.
- Обслуживается одним оператором.
- Высокий уровень автоматизации - в автоматическом режиме выполняется следующие операции: выравнивание пакета заготовок по обрабатываемому краю;
- фиксирование пакета заготовок;
- подрезка торцов заготовок до 10 мм;
- фрезерование шипа с автоматическим смещением шпиндельного узла после каждого цикла;
- впрыск клея на зашипованный торец заготовки после второго такта фрезерования;
- перемещение заготовок на приёмный стол;
- поочерёдное скидывание заготовок в модуль предварительного сращивания;
- предварительная стыковка заготовок;
- отпиливание состыкованных заготовок;
- сталкивание набранной плети в канал гидравлического сжатия;
- фиксирование плети верхним и боковыми прижимами;
- гидравлическое прессование;
- сталкивание склеенного бруса в накопитель;
- Усилие прессования до 10 500 кгс (регулируется), позволяет сращивать согласно ГОСТу заготовки широкого диапазона сечений как из хвойных, так и из твердолиственных пород.
- Скорость подачи каретки на фрезерную головку - до 25 м/мин, плавно регулируется.
- Простота в эксплуатации – отсутствие на пульте управления «лишних» кнопок, пульт управления разбит на 2 части: одна - для установки параметров работы линии, вторая - для работы оператора линии у шипорезного станка.
- Шипорезный станок снабжён счётчиком циклов – для оценки промежутка времени между заточками режущего инструмента.+ Контрпрофиль предохраняет крайнюю заготовку от скола при выходе фрезы.
- Система автоматического клеенанесения впрыскного типа позволяет регулировать расход клея и обеспечивает равномерное клеенанесение.
- Предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети.
- Надёжные комплектующие европейского качества: пневматика «Camozzi» (Италия), мотор-редукторы «Bonfiglioli» (Италия), гидростанции (Италия), электроника (Германия), оптические датчики (Германия), подрезные пилы (Германия).
В базовую комплектацию данного оборудования входят:
- Загрузочный поворотный стол.
- Шипорезный станок СФШ 009 (подрезная пила с дробилкой в комплекте).
- Межстаночная связь: разгрузочный стол СР 002/003, Модуль предварительного сращивания МПС 002/003.
- Двухканальный гидравлический пресс СПБ 005 с модулем пилы (пила в комплекте).
- Насосная гидравлическая станция.
Технические характеристики - Автоматическая линия сращивания бруса ЛСБ 005-3200
| Основные параметры | Значения |
|---|---|
| Производительность в минуту, м/п | до 30 |
| Длина склеенного бруса (максимум), мм | 3300 |
| Длина заготовки, мм | 200...1000 |
| Ширина заготовки, мм | 40...150 |
| Высота заготовки, мм | 20...80 |
| Площадь сечения заготовки (максимум), мм2 | 8700 |
| Ширина пакета заготовок, мм | 530...600 |
| Усилие прессования (максимум), кН | 105 |
| Параметры фрезы установочные, мм | D=160(170), d=50 |
| Скорость вращения шпинделя фрезы, об/мин | 6000 |
