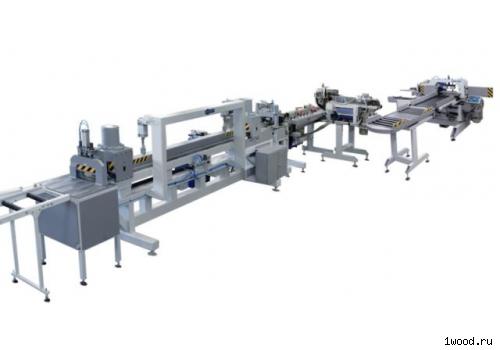

Автоматическая линия бесконечного сращивания ЛБСА 001-200
0 c
Описание
Предназначена для сращивания ламели любой заданной длины с высокой точностью. Рабочий цикл осуществляется полностью автоматически. Высокая производительность обеспечивается прессованием нескольких стыков за один такт. Клеенанесение впрыскного типа позволяет дозированно и экономно наносить клей.
Существует ряд опций дополнительной автоматизации. Рекомендуется для средних и крупных объёмов производства клееного бруса.
Основные достоинства и особенности:
- Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств.
- Длина сращиваемой ламели любая, устанавливается на пульте управления.
- Линия обслуживается одним оператором.
- Высокий уровень автоматизации - в автоматическом режиме выполняются следующие операции: выравнивание пакета заготовок по обрабатываемому краю;
- фиксация пакета заготовок;
- подторцовка;
- фрезерование шипа;
- впрыск клея на зашипованный торец заготовки после второго такта фрезерования;
- перемещение заготовок на приёмный стол;
- поочерёдное скидывание заготовок в модуль предварительного сращивания;
- предварительная стыковка заготовок;
- торцевое прессование нескольких стыков на длину 3200 мм за цикл;
- считывание длины плети на выходе;
- отпиливание готовой ламели по заданной длине; сталкивание склеенного бруса в накопитель.
- Простота в эксплуатации – отсутствие на пульте управления «лишних» кнопок, пульт управления разбит на 2 части: одна - для установки параметров работы линии, вторая - для работы оператора линии у шипорезного станка.
- Возможность сращивать брус любой длины с высокой точностью. Длина получаемого бруса задаётся на пульте управления и считывается курвиметром. Заданные значения длины изделия и времени прессования сохраняются в энергонезависимой памяти, т.е. сохраняются в памяти и после общего выключения станка.
- Скорость подачи каретки на фрезерную головку регулируется.
- Шипорезный станок снабжён счётчиком циклов – для оценки промежутка времени между заточками режущего инструмента. На пульте управления линии ведётся статистика общей длины полученных ламелей за смену, их количества.
- Контрпрофиль предохраняет крайнюю заготовку от скола при выходе фрезы.
- Система автоматического клеенанесения впрыскного типа позволяет регулировать расход клея и обеспечивает равномерное клеенанесение.
- Усилие прессования до 120 кН (12000 кгс) регулируется в зависимости от сечения заготовок, породы древесины и характеристик шипа, позволяет сращивать согласно ГОСТу заготовки как из хвойных, так и из лиственных пород.
- Предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети.
- Надёжные комплектующие европейского качества: пневматика «Camozzi» (Италия), мотор-редукторы «Bonfiglioli» (Италия), гидростанция (Италия), электроника (Германия), оптические датчики (Германия). подрезные пилы «Freud» (Германия).
В базовую комплектацию данного оборудования включено:
- Загрузочный поворотный стол.
- Шипорезный станок СФШ 009 (подрезная пила с дробилкой в комплекте).
- Межстаночная связь: разгрузочный стол СР 002/003, Модуль предварительного сращивания МПС 002/003.
- Пресс ПНС 001 с модулем подачи и торцовочным модулем (пила в комплекте).
- Насосная гидравлическая станция (Италия).
Технические характеристики - Автоматическая линия бесконечного сращивания ЛБСА 001-200
| Основные параметры | Значения |
|---|---|
| Производительность в минуту, м/п | до 18 |
| Длина склеенного бруса за один цикл, мм | 3200 |
| Длина склеенного бруса (максимум), мм | без ограничений |
| Длина заготовки, мм | 200...1000 |
| Ширина заготовки, мм | 120...200 |
| Высота заготовки, мм | 20...60 |
| Площадь сечения заготовки (максимум), мм2 | 11000 |
| Ширина пакета заготовок, мм | 530...600 |
| Усилие прессования (максимум), кН | 120 |
| Параметры фрезы установочные, мм | D=160 (170), d=50 |
