Описание

Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

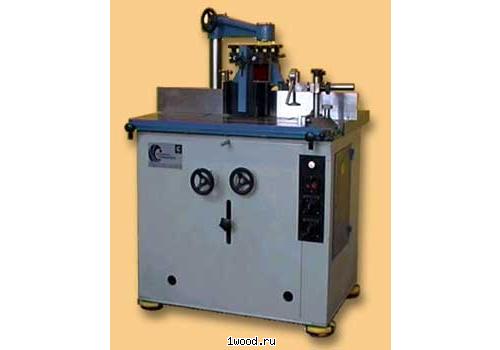

Станина станка коробчатой формы сварной конструкции, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой.

На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса.

Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом.

Технические характеристики - Фрезерный станок с шипорезной кареткой ФСШ - 1А

Основные параметры	Значения
Наибольшая толщина обрабатываемой заготовки, мм	100
Наибольшие размеры обрабатываемых на станке щитовых деталей, мм
ширина	600
толщина	120
Размеры стола (длина х ширина), мм	1000х610
Наибольшее вертикальное перемещение шпинделя, мм	100
Ход шипорезной каретки, мм	950
Диаметр шпиндельной оправки, мм	32
Наибольший диаметр режущего инструмента, мм	250
Частота вращения шпинделя, об/мин	3000; 4500; 6000; 9000
Суммарная мощность, кВт	3,2/4,2
Габариты, мм	1030 х 870 х 1270
Масса, кг	640
