Описание

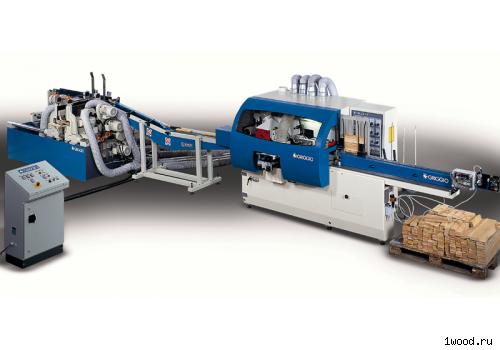

Паркетная линия состоит из:

• GFN-1 Автоматический податчик
• G 230/5 строгально-калевочный станок
• ТранспортерTRANSFER
• GFN-5 торцовочно-фрезерный станок

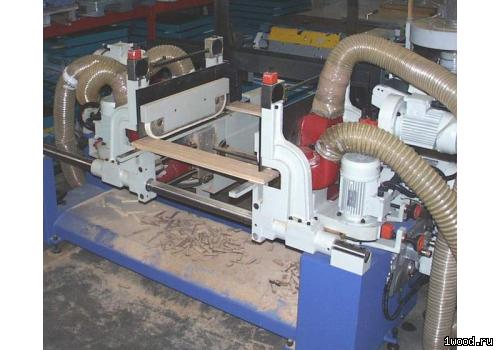

GFN-5 торцовочно-фрезерный

Предназначен для торцевания и фрезерования паркетных заготовок.

Состоит из станины, вертикального магазина, системы подачи и пульта управления.

Торцевание и подрезка:

Узел состоит из двух горизонтальных шпинделей, установленных на суппорте. Регулируются по высоте и глубине с чтением параметров на цифровых индикаторах. Ремни POLY V.

Фрезерование:

Станина из алюминиевого литья с одним вертикальным шпинделем, оснащенным двумя высокоскоростными подшипниками. Регулируются по высоте и глубине с чтением параметров на цифровых индикаторах. Зубчатый ремень.

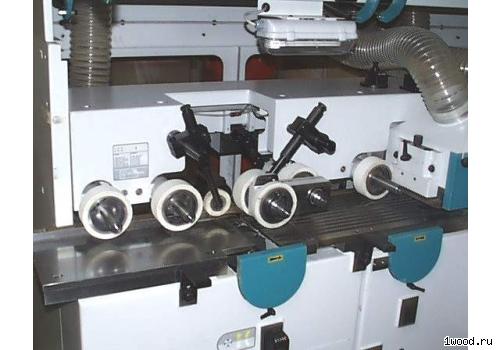

G 230/5 строгально-калевочный станок

Четырехсторонний 5-шпиндельный автоматический станок с 5-ым нижним фиксированным шпинделем, в следующей комплектации:

• стол с канавками для идеально прямой подачи заготовок,
• прижимной ролик перед первым шпинделем,
• карданная передача,
• набор прижимных роликов для коротких заготовок,
• хромированные столы,
• вариатор скорости 4-25 м/мин с мотором 1,5 лс,
• прижим траверсы с пневмоприводом,
• ручная смазка стола

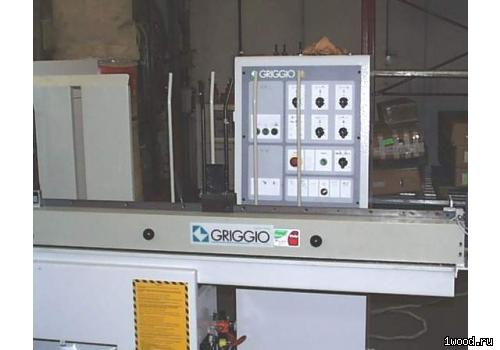

GFN-1 Автоматический податчик

Для подачи заготовок одинаковой длины на любом 4-х стороннем строгально-калевочном станке, оснащенном подающим столом.

• состоит из вертикального магазина заготовок и пневматической системы подачи, оснащенной возможностью выбора ручной или автоматической функции.
• пневмоцилиндр системы подачи оснащен регулятором давления и 2-мя регулировками скорости.
• автоматизм обеспечивается микровыключателем, находящемся на выходе магазина, который, приходя в действие от заготовки на выходе, активирует пневмосистему толкателя для подачи следующей заготовки.

Магазин монтируется на подающем столе 4-х сторонника.

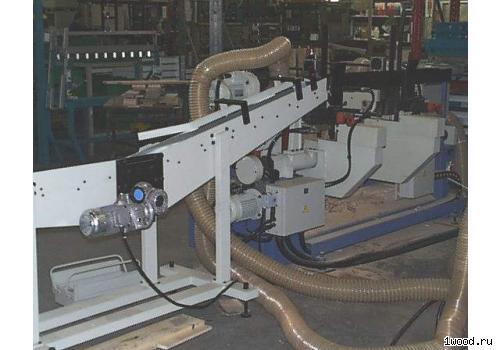

Транспортер

Состоит из двух частей:

• Первая горизонтальная часть 1500 мм (можно больше по требованию);
• Вторая часть наклонная на 30 градусов длина 1500 мм, высота на выходе заготовок 1160 от пола.

Технические характеристики - Паркетная линия

Основные параметры	Значения
Строгально-калевочный станок
Макс. рабочая ширина, мм	230
Макс. рабочая высота, мм	120
Мин. длина заготовки, мм	300
Длина подающего стола, мм	2000
Автоматический податчик
Рабочие размеры:
Длина мин/макс, мм	250/1500
Ширина мин/макс, мм	30/170
Толщина мин/макс, мм	10/60
Возможный допуск по длине заготовок, мм	+- 30
Высота магазина, мм	500
Рабочее давление, бар	4-6
Потребление воздуха, л/мин	300
Скорость работы, заготовок/мин	50
Торцовочно-фрезерный станок
Размеры заготовок:
Длина мин/макс, мм	160/1500
Ширина мин/макс, мм	30/140
Толщина мин/макс, мм	10/35
Мощность моторов, кВт	2.2
Мощность мотора подачи, кВт	2.2
Скорость вращения шпинделей подрезки и торцовки, об/мин	7600
Скорость вращения фрезерного шпинделя, об/мин	7500
Диаметр шпинделей, мм	30
Полезная длина горизонтальных шпинделей, мм	5
Полезная длина вертикальных шпинделей, мм	45
Точность регулировки, мм	+- 0.05
Производительность, заготовок/мин	50
Скорость подачи с бесступенчатой регулировкой, м/мин	6-60
Транспортер
Ширина ковра, мм	150
Мотовариатор, кВт	0.5
Скорость подачи ковра, м/мин	20-100
Размер заготовок :
Длина, мм	180-1500
Ширина, мм	20-150
Толщина, мм	10-40
