Описание

Предназначен для нарезания минишипа с предварительной торцовкой.

Первоначально обрабатывается (торцовка и нарезание шипа) передний торец пакета заготовок за один проход шипорезной каретки. В конце хода осуществляется автоматический сдвиг назад пакета заготовок, исключающий прохождение нарезанного шипа через инструмент с последующим зажимом пакета заготовок при обратном ходе каретки. Перепад шага по высоте осуществляется «подскоком» шпиндельного узла с фрезой на 1/2 шага. После возврата каретки в исходное положение вручную осуществляется поворот пакета заготовок на 180 градусов и производится зарезка шипа на противоположном торце пакета заготовок повторным рабочим ходом каретки. Загрузка и выгрузка заготовок производится вручную, цикл обработки в автоматическом режиме.

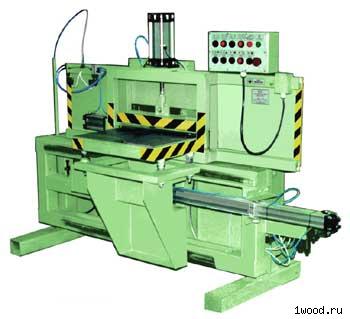

Технические характеристики - Станок шипорезный "ШС-600-М1"

Основные параметры	Значения
Наибольшая толщина обрабатываемой заготовки, мм	160
Толщина обрабатываемой заготовки по особому заказу, мм	до 200
Ширина обрабатываемого пакета заготовок, мм	600
Ход каретки, мм	1200
Частота вращения фрезерного шпинделя, об/мин	3000 (6000 под заказ)
Диаметр фрезы, мм	160
Диаметр шпинделя, мм	40
Диаметр пильного диска, мм	250
Посадочный диаметр пилы, мм	50
Воздухоотводы 2 патрубка диаметром, мм	160
Объем отсасываемого воздуха эксгаустерной системы, м3/час	2500
Расход сжатого воздуха, м3/мин	0.1
Мощность эл/двигателя фрезер. шпинделя, кВт	7.5
Мощность эл/двигателя пильного шпинделя, кВт	3
Высота стола, мм	900
Производительность, цикл/мин	2
Габаритные размеры (длина х ширина х высота), мм	2000 х 930 х 1700
Масса, кг	600
