Описание

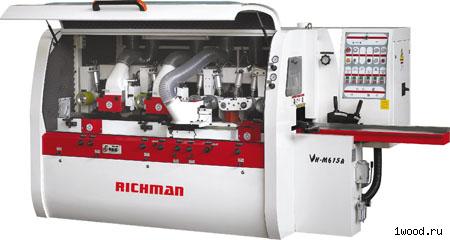

Четырехсторонний деревообрабатывающий станок Richman VH-M612  представляет собой прекрасное сочетание надежности станка с высокими техническими характеристиками.

Сечение деревянной заготовки станок обрабатывает на скорости 4-18 м/мин. После обработки на деревооблрабатывающем станке отпадает необходимость в последующем шлифовании профилированных и строганных поверхностей. Все изделия получаются высшего качества.

Четырехсторонний деревообрабатывающий станок Richman VH-M612 дополнительно комплектуется:

• Установка универсальных шпинделей с возможностью поворота на 360 градусов
• Установка пильного шпинделя
• Увеличение частоты оборотов шпинделей до 9000 об/мин
• Увеличение скорости подачи до 45 м/мин
• Автоматическая система подачи заготовок
• Увеличение мощности электродвигателей
• Установка электронной системы позиционирования шпинделей
• Установка автоматической системы смазки стола

Технические особенности:

• Пульт управления

Разработанный по самым высоким стандартам пульт управления четырехстороннего деревообрабатывающего станкапозволяет контролировать как весь станок в целом, так и отдельно каждый узел.

• Приемный стол

Приемный стол четырехстороннего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

• Полиуретановые вальцы

Полиуретановые верхние и нижние вальцы на выходе четырехстороннего деревообрабатывающего станкаобеспечивают качество обработанных заготовок самых мягких пород.

• Приводные рифленые вальцы

Мощные приводные верхние и нижние вальцы 4-х стороннего деревообрабатывающего станка обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.

• Устройство подачи коротких заготовок

Устройство подачи коротких заготовок четырехстороннего станка позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки.

• Система подачи

Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.

• Высокоточные шпиндели

Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.

• Специальная прижимная линейка

Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.

• Cтанина

Каждая модель четырехстороннего деревообрабатывающего станка имеет жесткую чугунную цельнолитую станину, гасящую вибрации.

• Настройка

Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.

• Электрическая часть

Одним из важных составляющих четырехстороннего деревообрабатывающего станка надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.

• Система смазки

Централизованная система смазки узлов и подающего стола 4-х стороннего станка осуществляется встроенными насосами, что значительно упрощает обслуживание станка.

• Пильный узел (Опция)

Возможность установки на последнем шпинделе блока дисковых пил.

• Инвертор (Опция)

Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.

Технические характеристики - Четырехсторонний станок Richman VH-M612

Основные параметры	Значения
Количество шпинделей, шт	6
Длина обрабатываемой заготовки, мм	от 200
Ширина обработки, мм	18-130
Высота обработки, мм	8-110
Скорость подачи, м/мин	4-18
Частота вращения шпинделей, об/мин	6000
Мощность двигателя подачи, КВт	2.2
Мощность нижнего шпинделя, КВт	3
Мощность правого шпинделя, КВт	3
Мощность левого шпинделя, КВт	3
Мощность верхнего шпинделя, КВт	4
Мощность 2-го верхнего шпинделя, КВт	3
Мощность 2-го нижнего шпинделя, КВт	3
Мощность двигателя подъема траверсы, КВт	0.75
Суммарная мощность, КВт	22
Диаметр шпинделей, мм	40
Диаметр инструмента на 1-ом шпинделе, мм	125
Диаметр инструмента на вертикальных шпинделях, мм	125-160
Диаметр инструмента на горизонтальных шпинделях, мм	125-160
Диаметр подающего ролика, мм	120
Диаметр вытяжного патрубка, мм	125
Габаритные размеры, мм	3350х1500х1650
Масса станка, кг	3700
