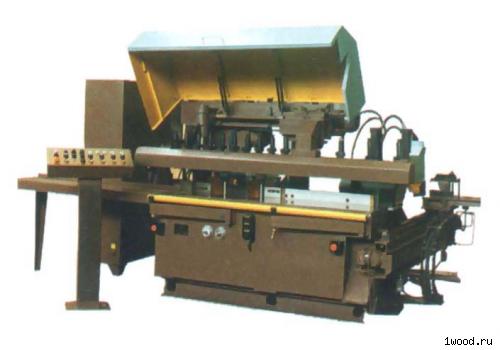

Многоцелевой деревообрабатывающий центр МДЦ-15

0 c

Описание

Многоцелевой деревообрабатывающий центр:

  • Предназначен для обработки брусковых деталей и рамочных конструкций при изготовлении окон дверей, деталей мебели и др. изделий из массивной древесины.
  • Станок нарезает шип и производит фрезерование боковой грани установленной фрезой.
  • В отличие от станков подобной модификации, в станке МДЦ-15 используются линейные направляющие, что повышает точность обработки и снижает трение, а, следовательно, и износ оборудования, и энергозатраты.
  • Данный станок состоит из шипорезного и фрезерно-профильного участков.
  • Шипорезный участок полностью совпадает по техническим характеристикам и описанию со станком ШОБ-20, и состоит из пильного суппорта, фрезерного суппорта и направляющей балки с кареткой. Частота вращения фрезы и высота набора инструмента могут изменяться по желанию заказчиков.
  • Фрезерный участок полностью совпадает по техническим характеристикам и описанию со станком СФП-1, и состоит из механизма подачи заготовки, рабочего шпинделя, подрезного шпинделя. Частота вращения фрезы и высота набора инструмента могут изменяться по желанию заказчиков.
  • Технологический цикл обработки детали:
  1. Установка заготовки на линейке по бегунку
  2. Прижим заготовки
  3. Обработка торца пильным шпинделем
  4. Обработка торца фрезерным шпинделем - нарезка
  5. Возврат каретки
  6. Разжим детали
  7. Переустановка детали
  8. Далее повтор п.п. 2,3,4,5
  9. Подача заготовки для фрезерования шипа
  10. Выход обработанной заготовки
  11. Цикл закончен


Технические характеристики - Многоцелевой деревообрабатывающий центр МДЦ-15

Основные параметры Значения
Длина, мм 440..2175
Ширина, мм 40..120
Толщина, мм 42..104
Длина, мм 440..2120
Ширина, мм 445..1116
Толщина, мм 42..104
на шипорезном участке, м/мин 5..8
на фрезерном участке, м/мин 8; 12
пильного, об/мин 3000
фрезерного на шипорезном участке, об/мин 4500
Отобразить все технические характеристики

Полное описание на сайте компании
